Bine ati venit !


Cu o experienta de peste 12 ani in proiectarea instalațiilor pentru cladiri civile si industriale pot asigura direct sau prin intermediul colaboratorilor mei urmatoarele servicii:

* Proiectare instalatii electrice (autorizare ANRE)

* Proiectare instalatii de detectie, semnalizare si alarmare incendiu (autorizare IGSU)

* Proiectare instalatii sanitare

* Proiectare instalatii de stingere a incendiilor (autorizare IGSU)

* Proiectare instalatii termice

* Proiectare instalatii de ventilare si climatizare

* Proiectare instalatii pentru desfumare (autorizare IGSU)

* Consulatanta tehnica instalatii

* Optimizarea proiectelor existente

Dinu Radu Constantin Proiectare Autorizata Instalatii

Pe durata desfasurarii contractului de proiectare veti beneficia de indrumarea noastra tehnica, adaptata cerintelor dumneavoastra.

Toate solicitarile dumneavoastra vor fi implementate in proiect, iar acolo unde nu sunteti sigur va vom ajuta sa luati cea mai buna decizie.

Proiectele vor fi realizate cu un grad maxim de profesionalism si vor respecta normativele si reglementarile in vigoare.

In colaorarea pe care o vom avea puteti fi sigur ca termenul de predare stabilit la semnarea contractului este respectat.

Este recomandat ca in aceasta perioada toate interactiunile sa se realizeze doar telefonic si prin e-mail, predarea proiectului pe hartie se va realiza doar dupa ce varianta digitala a fost acceptata de catre beneficiar.
  •
  •
  •
  • P.F.A. DINU RADU CONSTANTIN
  •
  • Cod identificare fiscala: 25654221
  •
  • Nr. Registrul Comertului: F40/2839/2009
  •
  • E-mail: proiectareautorizata@yahoo.com
  •
  • Telefon (Orange): +40 721.251.157
  •
  • Bucuresti, Sector 1, Str. Carpenului nr. 18
  • Dinu Radu Constantin


Continutul unui proiect de instalatii


In general un proiect de instalatii are in componenta urmatoarele documente:

  •
  • Pentru faza D.T.A.C.
    (Documentatie Tehnica Autorizatie Construire)
  •
  • * Borderou documente
  •
  • * Memoriu tehnic
  •
  • * Program de control al calitatii (faze determinante)
  •
  • * Breviar de calcul
  •
  • * Schema generala de distributie
  •
  • Faze de proiectare

  • Pentru faza P.Th.
    (Proiect tehnic cu detalii de executie)
  •
  • * Borderou documente
  •
  • * Memoriu tehnic
  •
  • * Program de control al calitatii (faze determinante)
  •
  • * Breviar de calcul
  •
  • * Caiet de sarcini
  •
  • * Lista de materiale si echipamente
  •
  • * Planuri pentru fiecare nivel
  •
  • * Schema generala de distributie
  •
  • * Scheme secundare
  •
  • * Diverse detalii tip de executie

Borderou de documente

Memoriu tehnic

Program de control (faze determinante)

Balanta puterilor

Schema generala de distributie sau schema tabloului electric general

Borderou de documente

Memoriu tehnic

Program de control (faze determinante)

Balanta puterilor

Planuri amplasare corpuri de iluminat de siguranta

Schema generala de distributie sau schema tabloului electric general

Borderou de documente

Memoriu tehnic

Program de control (faze determinante)

Balanta puterilor

Caiet de sarcini

Lista de echipamente, materiale si cantitati

Plan de situatie

Plan priza de pamant

Planuri amplasare corpuri de iluminat si aparataje pentru fiecare nivel

Plan paratrasnet

Schema generala de distributie sau schema tabloului electric general

Scheme tablouri electrice

Borderou de documente

Memoriu tehnic

Program de control (faze determinante)

Breviar de calcul necesar apa / canalizare

Schema coloanelor

Borderou de documente

Memoriu tehnic

Program de control (faze determinante)

Breviar de calcul necesar apa / canalizare

Caiet de sarcini

Lista de echipamente, materiale si cantitati

Plan de situatie

Planuri alimentare cu apa si canalizare pentru fiecare nivel

Schema coloanelor

Schema alimentare cu apa locala

Schema canalizare locala

Borderou de documente

Memoriu tehnic

Program de control (faze determinante)

Breviar de calcul necesar de caldura

Schema coloanelor

Borderou de documente

Memoriu tehnic

Program de control (faze determinante)

Breviar de calcul necesar de caldura

Caiet de sarcini

Lista de echipamente, materiale si cantitati

Planuri radiatoare / incalzire in pardoseala pentru fiecare nivel

Schema coloanelor

Plan / Schema centrala termica

Toate proiectele noastre vor avea partile desenate imprimate color pentru a oferi clientilor o intelegere cat mai usoara a solutiilor adoptate.

De obicei proiectele se predau in 3 exemplare pe hartie si se vor trimite prin e-mail in format digital.

Noi putem sa va ajutam cu intocmirea proiectelor de instalatii indiferent daca sunteti persoana fizica sau juridica.

Pentru a veni in ajutorul clientilor putem sa ne ocupam inclusiv de verificarea tehnica a proiectelor MDRAP (fost MLPAT).

Pentru realizarea de proiecte pentru alte faze de proiectare (Concept Design / Studiu de Fezabilitate / Detalii de Executie, etc.) va rugam sa ne contactati.

In peste un deceniu de activitate am avut ocazia sa realizam proiecte pentru diverse tipuri de clădiri:



Preturi informative proiectare instalatii


In tabelul urmator sunt prezentate preturile informative pentru serviciile de proiectare instalatii electrice, sanitare si termice, faza DTAC:

Suprafata desfasurata a obiectivului
[mp]
Tarife de proiectare faza DTAC / specialitate
[RON / mp]
Plata partiala la semnarea contractului
S < 2.500 1,00 (1,30 - cu planuri pentru pompieri) 50%
2.500 < S < 10.000 0,90 (1,20 - cu planuri pentru pompieri) 40%
S > 10.000 0,80 (1,10 - cu planuri pentru pompieri) 30%

Suma minima contractuala pentru faza DTAC este de 200 RON / specialitate.

Suma minima contractuala pentru faza DTAC (cu planuri pentru pompieri - iluminat de securitate / detectie incendiu / stingere incendiu / desfumare) este de minim 600 RON / specialitate, si include completarea cu partea de instalatii in Scenariului de securitate la incendiu.


In tabelul urmator sunt prezentate preturile informative pentru serviciile de proiectare instalatii electrice, sanitare si termice, faza PTh:

Suprafata desfasurata a obiectivului
[mp]
Tarife de proiectare faza PTh / specialitate
[RON / mp]
Plata partiala la semnarea contractului
S < 2.500 4,10 50%
2.500 < S < 10.000 4,00 40%
S > 10.000 3,90 30%

Suma minima contractuală pentru faza PTh este de 800 RON / specialitate.


In tabelul urmator sunt prezentate preturile informative pentru serviciile de proiectare instalatii detectie, semnalizare si alarmare incendiu:

Suprafața desfășurată a obiectivului
[mp]
Tarife de proiectare faza PTh
[RON / mp]
Plată parțială la semnarea contractului
S < 2.500 1,40 50%
2.500 < S < 10.000 1,30 40%
S > 10.000 1,20 30%

Suma minima contractuala pentru faza P.Th. este de 800 RON pentru instalatiile de detectie, semnalizare si alarmare incendiu.


Costul intocmirii proiectelor depinde de complexitatea cladirii si a solutiilor dorite.

Pentru verificarea tehnica a proiectului de un verificator atestat MLPDA (fost MDRAP / MLPAT), la valoarea contractuala se va adauga 5%~10%, dar nu mai putin de 100 RON / specialitate pentru faza D.T.A.C. si 200 RON / specialitate pentru faza P.Th.

Sumele afisate sunt valabile pentru predarea proiectului in 3 exemplare imprimate color.

Daca se doresc mai multe exemplare se va adauga o taxa suplimentara pentru fiecare exemplar imprimat.

In cazul unor problemele aparute in executie (care nu existau cand s-a stabilit tema de proiectare), pentru actualizarea documentatiei se va taxa cu 100 RON/ora + pretul pentru reverificara MDRAP a proiectelor.

Fiecare vizita pe santier solicitata de catre client / beneficiar va fi taxata cu 100 RON / ora + pretul transportului la si de la locatie (inclusiv pentru participarea la fazele determinante), daca problemele semnalate nu se pot clarifica prin telefon / e-mail.

Pentru serviciile de consultanta tehnica / analizare / verificare a unui proiect de instalatii existent, se va percepe o taxa de minim 500 RON, iar reproiectarea se va taxa separat. Pretul se va stabili la semnarea contractului, in functie de complexitatea proiectului.



Articole instalatii


Merita sa inlocuiesc becurile clasice cu unele cu LED ?

V-ati gandit sa inlocuiti becurile clasice sau economice (fluorescente compacte) cu unele cu LED-uri ? Daca da, mai jos este o scurta estimare a timpului in care se amortizeaza investitia initiala.

Un bec clasic incandescent de 900 lumeni (unitatea de masura a fluxului luminos) are un consum de energie electrica de ~60Wh si un cost de achizitie de aproximativ 3 RON.

Un bec fluorescent compact de 900 lumeni are un consum de energie de ~20Wh si un cost de achizitie de ~12 RON.

Un bec cu LED-uri de 900 lumeni are un consum de energie de ~10Wh si un cost de achizitie de ~16 RON.

Consideram ca pretul kWh de energie electrica este de 0,6 RON.

Realizand o comparatie intre consumul de energie electrica si pretul de achizitie, rezulta ca un bec cu LED-uri se amortizeaza dupa doar 430 de ore de functionare - comparat cu un bec clasic, iar daca facem comparatia cu un bec economic (fluorescent compact) timpul de amortizare este de ~670 ore.

Daca utilizati becul respectiv numai 2~3 ore pe zi, rezulta ca investitia se amortizeaza in numai 172 de zile, adica in mai putin de 6 luni pentru inlocuirea unui bec clasic cu unul cu LED-uri. Pentru inlocuirea unui bec economic cu unul cu LED-uri pentru o utilizare similara de 2~3 ore pe zi, rezulta ca investitia se amortizeaza in 268 de zile, adica in mai putin de 9 luni.

Daca mai luam in calcul si durata de viata teoretica a becurilor cu LED-uri >10.000 de ore de functionare, si pe cea reala de 3~5 ani (constatata din experienta proprie), tot rezulta ca investitia este una foarte rentabila.

Prin urmare sfatul meu este sa mergeti cat mai repede si sa va inlocuiti toate becurile clasice si economice cu unele cu LED-uri.

In momentul achizitionarii aveti grija de unde achizitionati becurile pentru a beneficia de o garantie ulterioara, si de temperatura de culoare a becului ce urmeaza sa-l achizitionati !!!


Ce este temperatura de culoare a unui bec ?

Sunt sigur ca ati observat ca lumina artificiala, ca si cea naturala, este uneori mai calda (galbena) sau mai rece (albastra).

Temperatura de culoare

Un bec economic sau unul cu LED-uri trebuie sa aiba marcat pe ambalaj temperatura de culoare a acestuia.

Este recomandat ca pentru spatiile de locuit (livinguri / dormitoare / camere hotel / restaurante / magazine) temperatura de culoare sa fie mai calda (2700K ~ 3500K), pentru a induce o stare de relaxare si a da impresia unui mediu cald / placut.

Pentru zonele de birouri in care este necesara o concentrare ridicata, sau pentru spatiile in care se realizeaza o munca fizica, este recomandat sa se utilizeze o sursa de lumina ce are o temperatura de culoare mai rece (4500K ~ 6500K).

O sursa de lumina ce are o temperatura de culoare mai mica de 2700K incepe sa fie deranjanta, datorita luminii ce devine portocalie.

De asemenea o sursa de lumina ce are o temperatura de culoare mai mare de 6500K incepe sa fie deranjanta, datorita luminii ce devine albastra.

Va recomand sa cumparati o sursa de iluminat adaptata nevoilor dumneavoastra si preferintelor personale.

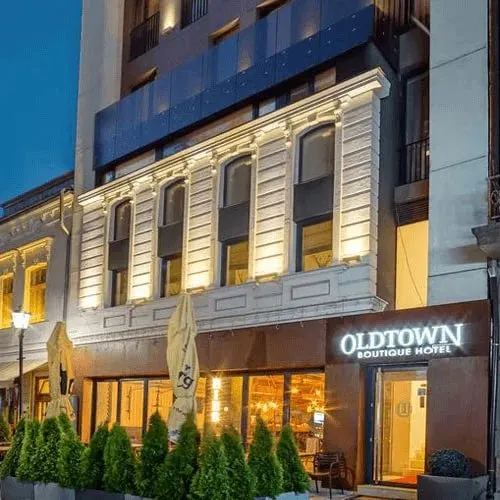

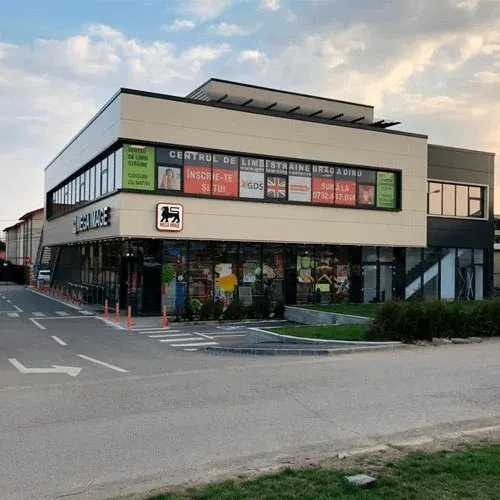

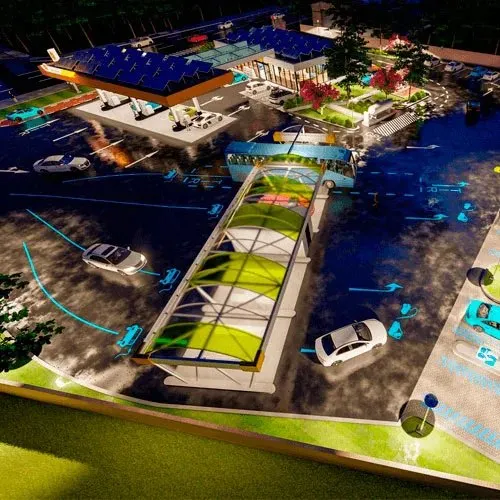

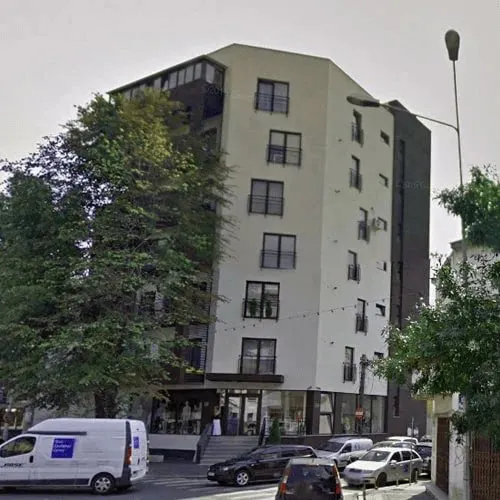

Portofoliu servicii proiectare instalatii


Acestea sunt cateva dintre proiectele realizate:
